Описание товара
Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.
Особенности паяльного робота QUICK9384
Этот настольный паяльный робот QUICK 9384 специально разработан для автоматизации процесса пайки и представляет полностью автоматическую систему управления процессом пайки, позволяющую перемещение с высоким разрешением по 4 осям: X/Y/Z/R (три декартовы координаты + поворот). Кроме того, паяльный робот QUICK 9384 обеспечивает более простые инструкции программирования, лучшие параметры, больший объем памяти и более высокую скорость. Все это дает высокий рост производительности.
Прецизионный настольный паяльный робот QUICK 9384 комплектуется специально разработанными жалами паяльника с более гладкой и ровной кривой температуры пайки, обеспечивающими повышенное качество пайки.

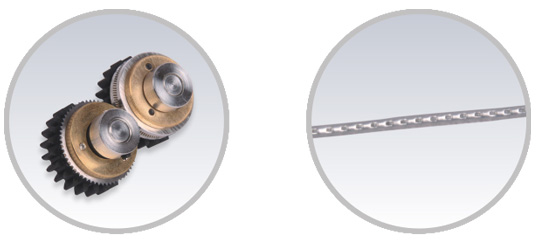

*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371HI). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.
Технические характеристики паяльного робота (автоматической паяльной станции) QUICK9384
| Модель |
QUICK9384 |
| Напряжение |
100 ～ 240 В AC |
| Мощность |
150 Вт |
| Диапазон температур |
50℃ ～ 500℃ (в зависимости от режима работы) |
| Количество осей |
4 |
| Диапазон перемещения (мм) |
X |
300 |
| Y |
300 |
| Z |
100 |
| R |
300° |
| Диапазон скорости (мм/сек) |
X |
0.1-600 |
| Y |
0.1-600 |
| Z |
0.1-200 |
| R |
0.1-600° |
| Повторяемость (мм) |
X |
±0.02 |
| Y |
| Z |
| R |
±0.02° |
| Объем памяти паяльного робота QUICK9384 |
≤999 программ, (до 60000 точек пайки в файле) |
| Обработка файлов |
≤255 файлов |
| Диаметр проволочного припоя |
0.3 мм, 0.5 мм, 0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм |
*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371HI). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.
